SENSYS MagDrone R4
Didelės raiškos dronų magnetometras su penkiais triašiais fluxgate jutikliais: 3–4 ha per valandą, sprogmenų, amunicijos ir požeminių struktūrų paieškai. Tvirtinamas prie drono nuo 1,5 kg naudingosios apkrovos.
- Penki triašiai FGM3D/75 fluxgate jutikliai, atstumas tarp jutiklių 250 arba 500 mm
- Našumas 3–4 ha per valandą (50 cm jutiklių atstumas, 2,5 m ruožo plotis)
- 200 Hz imties dažnis, 8 GB atmintis, valdymas per integruotą žiniatinklio serverį (WiFi)
- Skirtas bomboms, amunicijai, metalo nuolaužoms ir archeologiniams objektams aptikti
Kaina pagal užklausą
Bazinis komplektas. Priedus pasirinksite žemiau arba aptarsime užklausoje
Oficiali gamintojo garantija · Mokymai · Servisas Lietuvoje
Apie produktą
Aprašymas

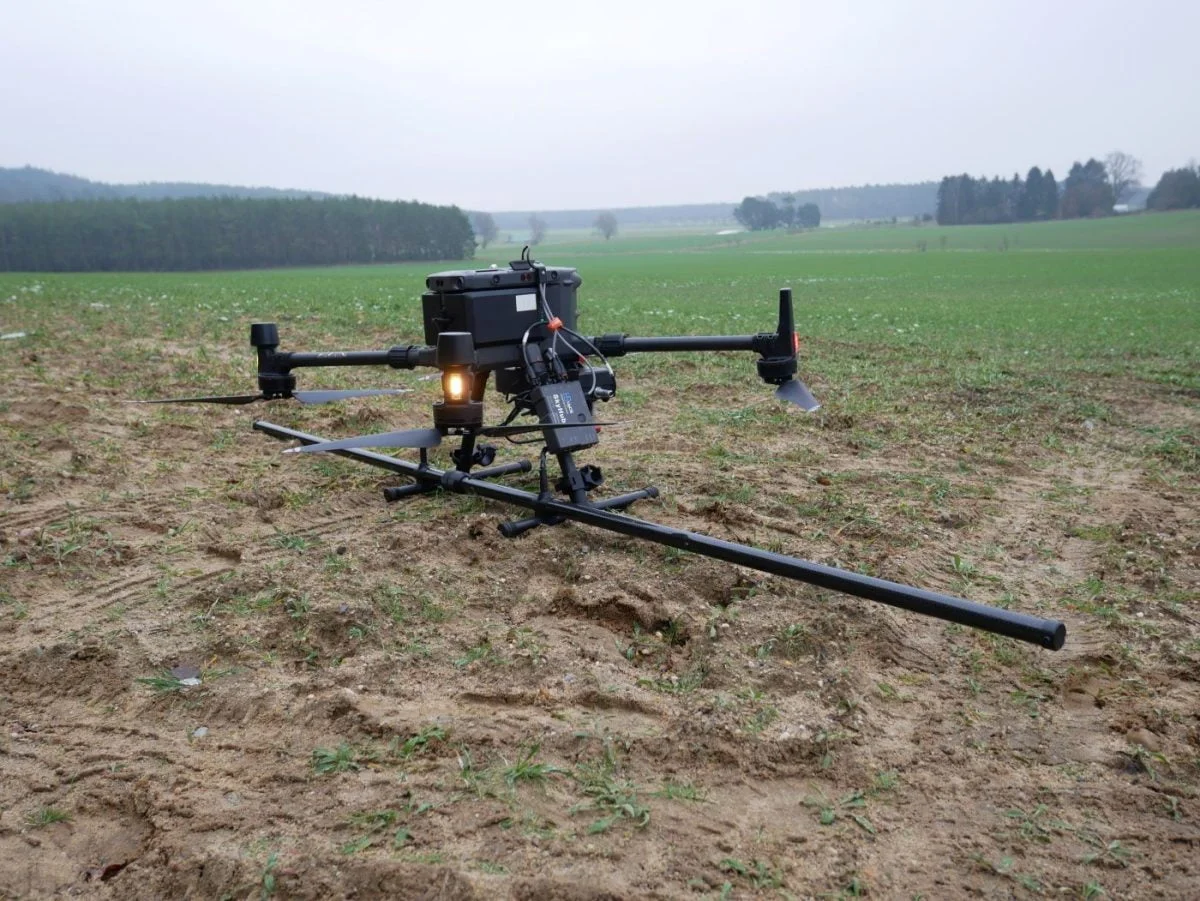

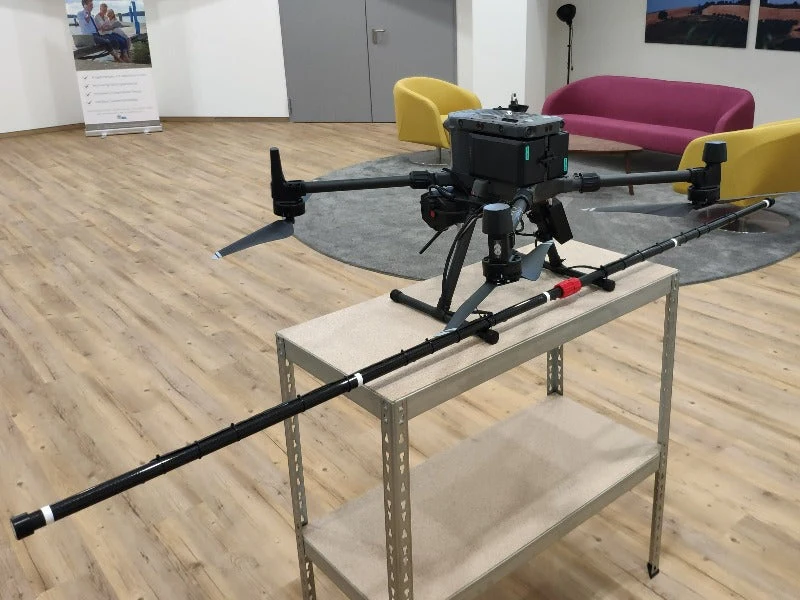

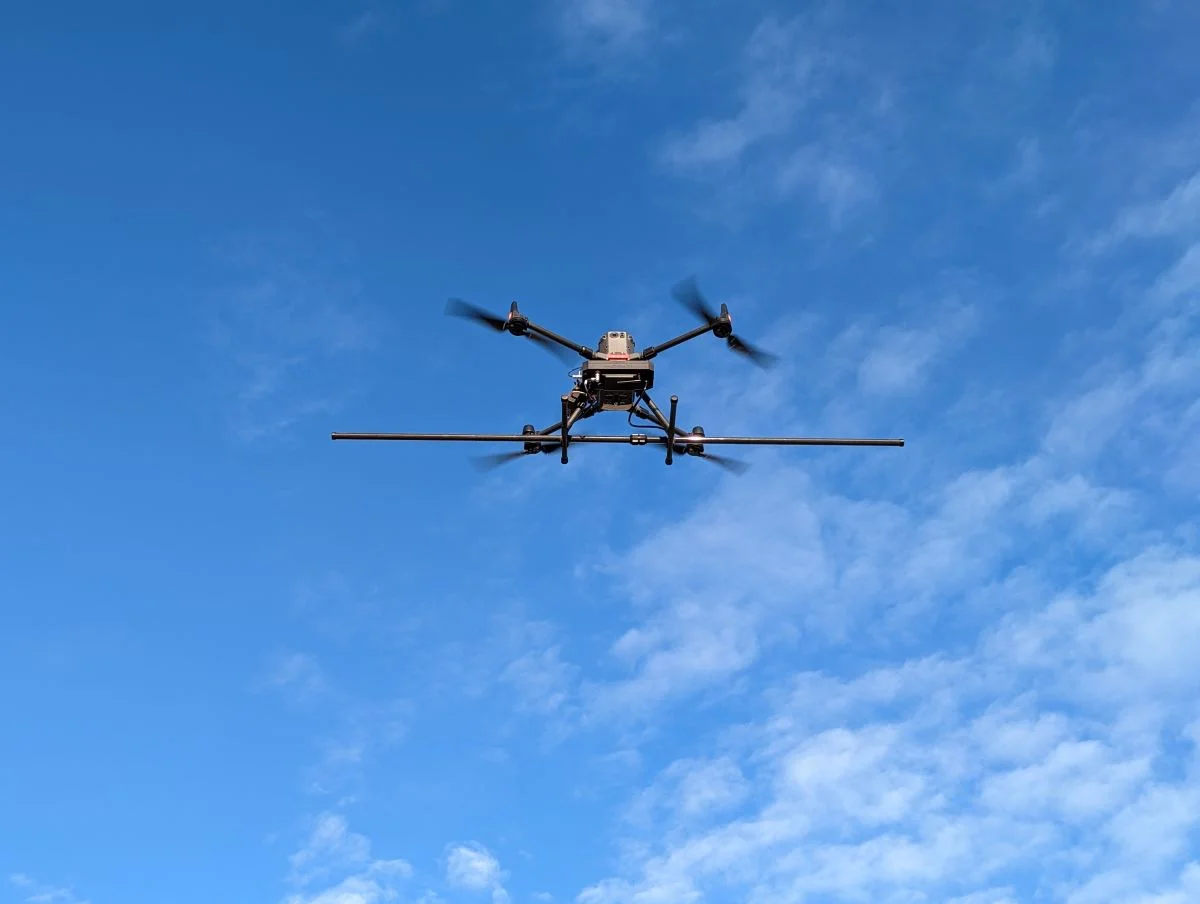

MagDrone R4 – SENSYS (Vokietija) itin universalus magnetometro tyrimo rinkinys su penkiais triašiais fluxgate jutikliais, tvirtinamas prie drono, galinčio nešti daugiau nei 1,5 kg. Jis skirtas didelių plotų tyrimams, kai žmonių ar transporto priemonių tyrimai tampa itin sudėtingi. Priešingai nei R3, R4 naudojamas didelės raiškos kartografavimui: mažoms ir kompaktiškoms metalinėms nuolaužoms, objektams ir struktūroms po žeme aptikti, pavyzdžiui, bomboms, amunicijai ar senų gyvenviečių liekanoms.
01
Didelės raiškos kartografavimas

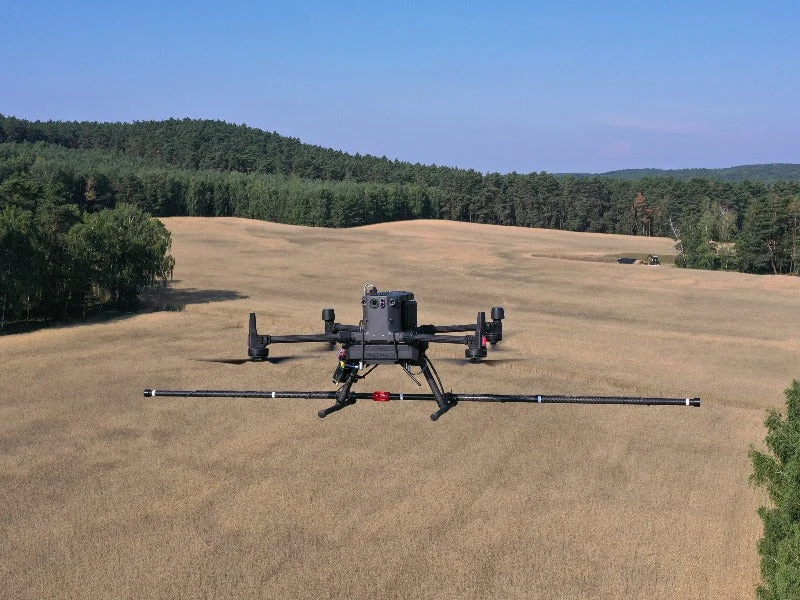

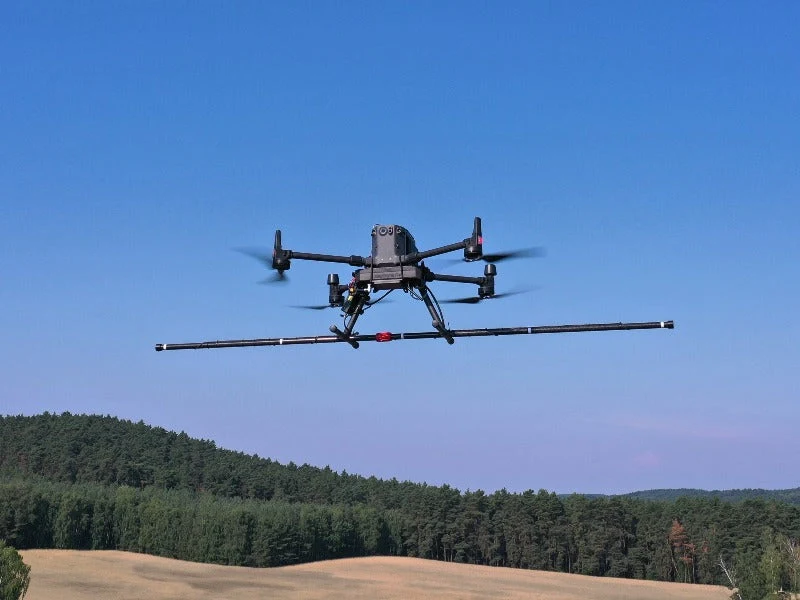

Dėl sulankstomo mechanizmo atstumas tarp jutiklių yra 25 arba 50 cm, o anglies pluošto sijos ruožo plotis – 2,5 m. Skenuojant visą plotą gamintojas nurodo 3–4 ha per valandą našumą. Kuo mažesnis atstumas tarp jutiklių, tuo mažesnius objektus galima išskirti.
02
Valdymas vienu mygtuku
Sistema valdoma vienu mygtuku, o integruotas serveris pasiekiamas iš bet kurio WiFi įrenginio: išmaniojo telefono, planšetės ar nešiojamojo kompiuterio. Per jį lengva nustatyti ir patikrinti sistemą, nuotoliniu būdu pradėti ar sustabdyti įrašymą ir atsisiųsti duomenis. MagDrone DataTool atpažįsta nuskristus ruožus, iškerpa, filtruoja ir kompensuoja neapdorotus duomenis, sukuria peržiūrą ir eksportuoja į kitus formatus.
03
Triukšmo filtravimas
Dėl 200 Hz imties dažnio sistema filtruoja tinklo dažnių, infrastruktūros ir drono propelerių triukšmą, todėl jutiklių sija montuojama tiesiai ant drono nusileidimo kojų ar važiuoklės. Kartu su atskaitos stotimi MagBase galima pašalinti ir laikinus trikdžius.
R4 tinka bendrosios paskirties ir moksliniam magnetiniam kartografavimui, taip pat saugumo užduotims: bombų ir šaudmenų paieškai, minų žemėlapių sudarymui, prevenciniam patikrinimui bei teritorijų ir stovyklų stebėjimui. Sistema parengiama keliais veiksmais, o duomenis galima eksportuoti į MAGNETO®, GIS ar MATLAB. Mažesnei apkrovai ir lengvesniems dronams – MagDrone R3. Triukšmui eliminuoti – atskaitos stotis MagBase. Svarbu: magnetometras aptinka feromagnetinius objektus. Daugumos šiuolaikinių minų jis neaptinka, todėl rezultato negalima laikyti įrodymu, kad teritorija be minų ar mažų šaudmenų.
Specifikacijos
Tipas
Dronų magnetometras (fluxgate), 5 jutikliai
Jutikliai
5 × triašis FGM3D/75, horizontalūs, lygiagretūs
Atstumas tarp jutiklių centrų
250 / 500 mm
Ruožo plotis
2,5 m (anglies pluošto sija)
Našumas
3–4 ha per valandą (50 cm jutiklių atstumas, 2,5 m ruožo plotis)
Matavimo diapazonas
±75 000 nT (didesnis pagal užklausą)
Imties dažnis
200 Hz (aukštesnis pagal užklausą)
Vidinė atmintis
8 GB
GPS
Išorinis GPS įvadas
Valdymas
Pradžios/pabaigos mygtukas; žiniatinklio sąsaja (WiFi) telefonu, planšete ar kompiuteriu
Svoris
2 700 g (3 000 g su baterija)
Minimali naudingoji apkrova
daugiau nei 1 500 g
Maitinimas
18 V, 1 500 mAh Li-Ion įkraunama baterija; apie 10 W
Darbo temperatūra
−20 °C … +50 °C
Komplektas
MagDrone R4 (sijos rėmas su 5 jutikliais, duomenų kaupiklis), 2 įkraunamos baterijos, įkroviklis, USB laikmena su MagDrone DataTool, sertifikatas, instrukcija, kietas gabenimo lagaminas (820 × 530 × 300 mm)
Dokumentai ir specifikacijos
Dokumentai pateikiami iš oficialių gamintojo šaltinių ir atsidaro naujame lange.
Komplektacija
Rekomenduojami priedai
Kaina nurodoma už bazinį komplektą. Rekomenduojamus priedus galite pasirinkti patys: atsidarykite jų puslapius arba spauskite „Įtraukti į užklausą“ – paruošime bendrą pasiūlymą.
Rekomenduojama
Dronas nešiklis: DJI Matrice 350 RTK

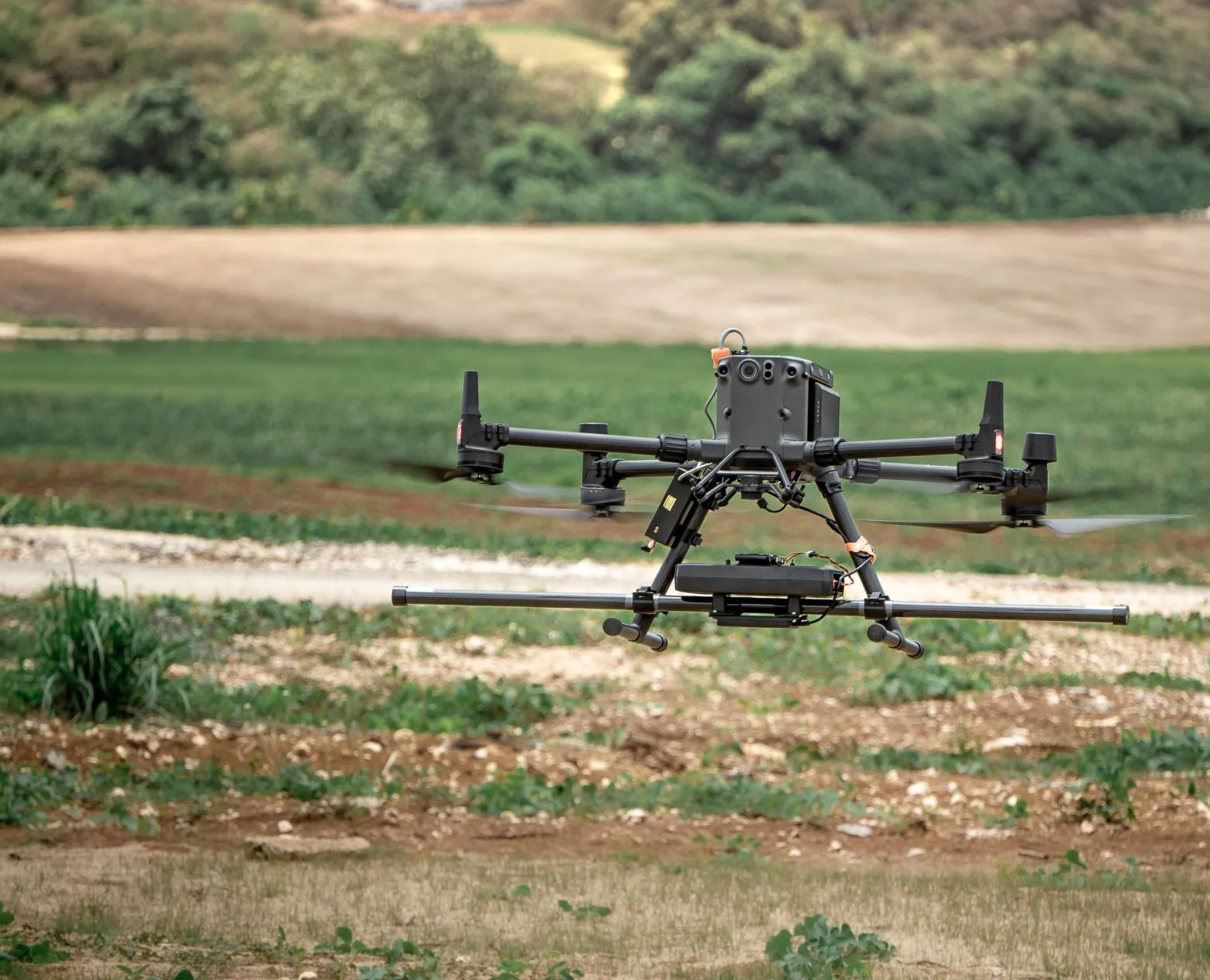

Gamintojo pavyzdžiuose R4 skraido su DJI Matrice 300 / 350 RTK klasės platformomis.
Rekomenduojama
Dronas nešiklis: DJI Matrice 400
Naujesnė platforma su didesne naudingąja apkrova ir ilgesniu skrydžiu.
Rekomenduojama
MagBase atskaitos stotis
Fiksuota stotis Žemės magnetiniam laukui registruoti: padeda pašalinti laikinus trikdžius (automobilius, tinklo dažnius).
Rekomenduojama
MAGNETO® programinė įranga
Pasirinktinė SENSYS programa duomenų analizei ir interpretavimui: spalvoti žemėlapiai, įtartinų objektų padėtis ir dydis.
Rekomenduojama
Reljefo sekimo sistema
Paieškai rekomenduojama skristi apie 1 m virš paviršiaus, todėl pravartu turėti reljefo sekimo sprendimą.
