GeoCue TrueView 651
Inžinerinio tikslumo NDAA reikalavimus atitinkantis dronų LiDAR su Applanix APX-20 UAV INS ir neribotu Trimble PP-RTX apdorojimu be bazinės stoties. Iki 6 grįžtamųjų signalų, nuotolis iki 170 m, 26 MP kamera.
- Applanix APX-20 UAV: padėtis 20–50 mm, kampai 0,015° (posvyris/pasvirimas) ir 0,035° (kryptis)
- Neribotas Trimble PP-RTX apdorojimas – bazinė stotis lauke nereikalinga
- Naudingas nuotolis 170 m taikiniams su 20 % atspindžiu; iki 6 grįžtamųjų signalų
- Komplekte LP360 Drone su Strip Align ir Photo priedais, GNSS antena, 1 metų pagalba
Kaina pagal užklausą
Nuo antrųjų metų taikomas privalomas metinis priežiūros mokestis
Oficiali gamintojo garantija · Mokymai · Servisas Lietuvoje
Apie produktą
Aprašymas
TrueView 651 remiasi patikrinta TrueView 641 platforma: gamintojas nurodo didesnį tikslumą, didesnį nuotolį ir didesnį taškų tankį. Sistemoje sumontuotas pažangus Applanix APX-20 UAV su tiksliu geodeziniu GNSS imtuvu ir dviem inercijos matavimo vienetais, užtikrinantis aukštą padėties ir orientacijos kokybę reikliems aerokartografavimo darbams. Kartu pateikiamas neribotas Trimble PP-RTX apdorojimas, kuris pakeičia vietinę bazinę stotį.
01

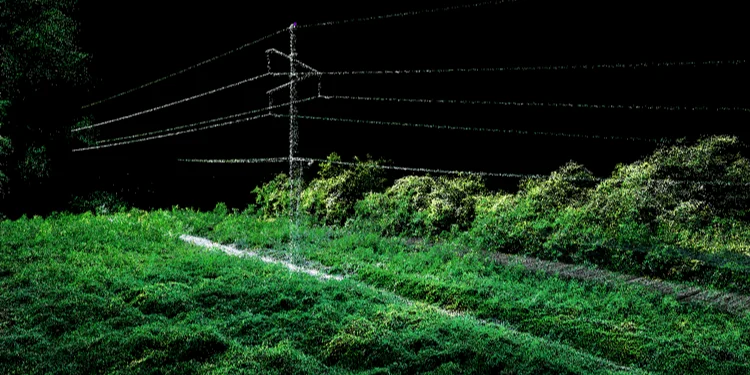

Elektros linijos ir kiti inžineriniai objektai
Gamintojas kaip pagrindinius taikymus nurodo laidų ištraukimą (paskirstymo tinklai), geležinkelių apžiūrą ir kelių projektavimą. Tokiems darbams skirta inžinerinio tikslumo sistema su iki 6 grįžtamųjų signalų ir 170 m naudingu nuotoliu taikiniams su 20 % atspindžiu.
02
Neribotas PP-RTX be bazinės stoties
Trimble PP-RTX – pasaulinė palydovinė pataisų paslauga, pakeičianti vietinę bazinę stotį (tarsi virtuali bazinė stotis debesyje). Skrydžio duomenys apdorojami naudojant pataisas iš pasaulinio tinklo, todėl centimetrų tikslumą galima pasiekti nestatant antžeminės įrangos. TrueView 651 neribotas PP-RTX apdorojimas įeina.
03
Inžinerinio tikslumo duomenys
Tipinis sistemos tikslumas – 3 cm RMSE, geresnis nei 5 cm 3D RMSE, o preciziškumas viename ruože – tipiškai 20 mm (mažiau nei 15 mm, 1 sigma, 75 m atstumu nuo betono). Rezultatas priklauso nuo GNSS sąlygų, kontrolinių taškų tikslumo ir koordinačių sistemos.
Gamintojas nurodo, kad nuo antrųjų metų taikomas privalomas metinis priežiūros mokestis. Su sistema pateikiama LP360 Drone programinė įranga su Strip Align ir Photo priedais. Palyginimui – TrueView 641 (TrueNav padėties sistema) ir lengvesni TrueView 1 NDAA bei TrueView 1 NDAA UL. Daugiau apie taikymą – Kartografavimas ir Geodezija.
Specifikacijos
Duomenų rinkimas
LiDAR + vaizdai
LiDAR skeneris
Vieno spindulio Triple-IN SLP-LW
Spindulių / grįžtamųjų signalų skaičius
Iki 6
Naudingas nuotolis
170 m taikiniams su 20 % atspindžiu
Padėties ir orientacijos sistema
Applanix APX-20
GNSS/INS našumas
Padėtis: 20–50 mm; kampai: 0,015° posvyris/pasvirimas, 0,035° kryptis
Impulsų pasikartojimo dažnis
Iki 125 kHz
Skenerio našumas
Preciziškumas ≤ 3 mm, tikslumas ≤ 4 mm
Matymo laukas
120°
Sistemos preciziškumas (vienas ruožas)
Tipiškai 20 mm; mažiau nei 15 mm (1 sigma) 75 m atstumu nuo betono
Sistemos tikslumas
Tipiškai 3 cm RMSE, geresnis nei 5 cm 3D RMSE (priklauso nuo GNSS sąlygų, kontrolinių taškų tikslumo ir koordinačių sistemos)
Kamera
NDAA reikalavimus atitinkanti 26 MP globalaus užrakto kamera
Darbo temperatūra
Nuo −10 °C iki +50 °C
Masė
2 kg (tik naudingoji apkrova, be priedų)
Komplektas
TrueView 651 LiDAR modulis, USB laikmena, GNSS antena, kietas gabenimo lagaminas, koncentrinis taikinys, LP360 Drone programinė įranga (su Strip Align ir Photo priedais)
Pagalba ir mokymai
1 metų aparatinės ir programinės įrangos pagalba; 2 dienų mokymai Huntsville (JAV) biure; neribotas Trimble PP-RTX apdorojimas
Priežiūra
Privalomas metinis priežiūros mokestis nuo 2-ųjų metų
Atitiktis
NDAA
